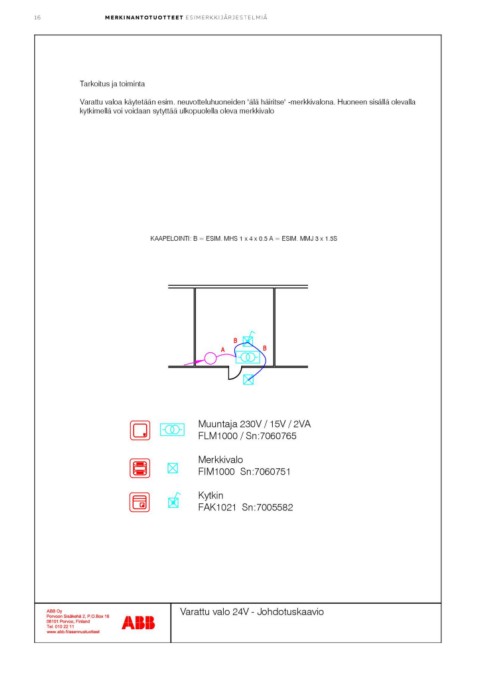

16 MERKINANTOTUOTTEET ESIMERKKIJÄR JESTELMIÄ
Tarkoitus ja toiminta
Varattu valoa käytetään esim. neuvotteluhuoneiden "älä häiritse" -merkkivalona. Huoneen sisällä olevalla
kytkimellä voi voidaan sytyttää ulkopuolella oleva merkkivalo
KAAPELOINTI: B = ESIM. MHS 1 x 4 x 0.5 A = ESIM. MMJ 3 x 1.5S
Muuntaja 230V / 15V / 2VA
FLM1000 / Sn:7060765
Merkkivalo
FIM1000 Sn:7060751
Kytkin
FAK1021 Sn:7005582
Varattu valo 24V - Johdotuskaavio
