Page 21 - ABB_Merkinantotuotteet-Esimerkkijarjestelmia
P. 21
HÄTÄKUTSUJÄR JESTELMÄ 21
Vahtimestari
24 Vac/dc -
24 Vac/dc
24 Vac/dc
--
+
+
+
1k 1k 1k
Toiminnanvalitsin
asentoon
"button"
24 Vac 24 Vac 24 Vac
Huone 1 Huone 2 Huone 3

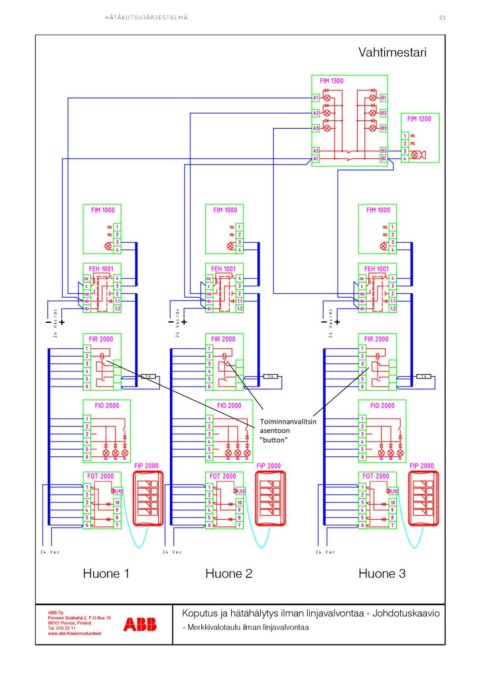

Koputus ja hätähälytys ilman linjavalvontaa - Johdotuskaavio
- Merkkivalotaulu ilman linjavalvontaa
