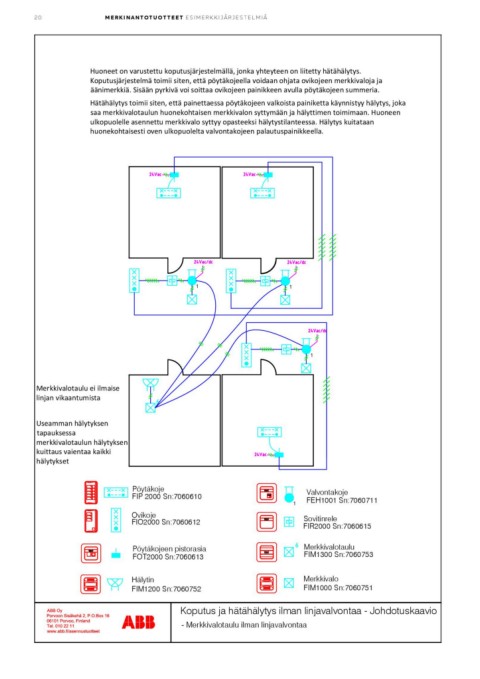

20 MERKINANTOTUOTTEET ESIMERKKIJÄRJESTELMIÄ

Huoneet on varustettu koputusjärjestelmällä, jonka yhteyteen on liitetty hätähälytys.
Koputusjärjestelmä toimii siten, että pöytäkojeella voidaan ohjata ovikojeen merkkivaloja ja
äänimerkkiä. Sisään pyrkivä voi soittaa ovikojeen painikkeen avulla pöytäkojeen summeria.
Hätähälytys toimii siten, että painettaessa pöytäkojeen valkoista painiketta käynnistyy hälytys, joka
saa merkkivalotaulun huonekohtaisen merkkivalon syttymään ja hälyttimen toimimaan. Huoneen
ulkopuolelle asennettu merkkivalo syttyy opasteeksi hälytystilanteessa. Hälytys kuitataan
huonekohtaisesti oven ulkopuolelta valvontakojeen palautuspainikkeella.

11

1

Merkkivalotaulu ei ilmaise
linjan vikaantumista

Useamman hälytyksen
tapauksessa
merkkivalotaulun hälytyksen
kuittaus vaientaa kaikki
hälytykset

Pöytäkoje Valvontakoje
FIP 2000 Sn:7060610 1 FEH1001 Sn:7060711
Ovikoje
FIO2000 Sn:7060612 Sovitinrele
FIR2000 Sn:7060615

Pöytäkojeen pistorasia Merkkivalotaulu
FOT2000 Sn:7060613 FIM1300 Sn:7060753

Hälytin Merkkivalo
FIM1200 Sn:7060752 FIM1000 Sn:7060751

Koputus ja hätähälytys ilman linjavalvontaa - Johdotuskaavio

- Merkkivalotaulu ilman linjavalvontaa
