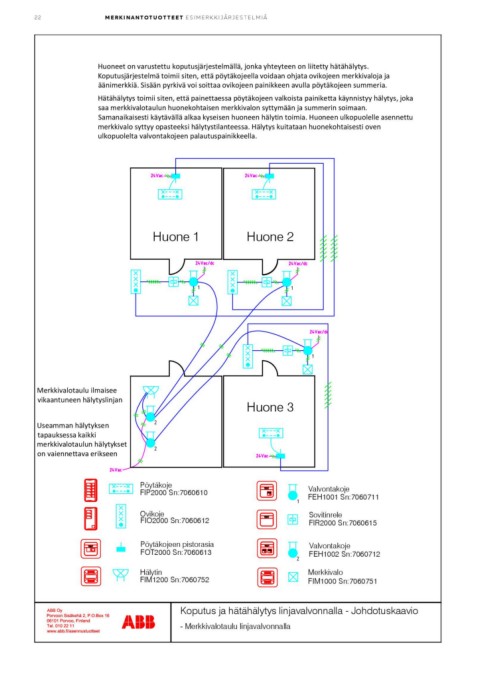

22 MERKINANTOTUOTTEET ESIMERKKIJÄRJESTELMIÄ
Huoneet on varustettu koputusjärjestelmällä, jonka yhteyteen on liitetty hätähälytys.
Koputusjärjestelmä toimii siten, että pöytäkojeella voidaan ohjata ovikojeen merkkivaloja ja
äänimerkkiä. Sisään pyrkivä voi soittaa ovikojeen painikkeen avulla pöytäkojeen summeria.
Hätähälytys toimii siten, että painettaessa pöytäkojeen valkoista painiketta käynnistyy hälytys, joka
saa merkkivalotaulun huonekohtaisen merkkivalon syttymään ja summerin soimaan.
Samanaikaisesti käytävällä alkaa kyseisen huoneen hälytin toimia. Huoneen ulkopuolelle asennettu
merkkivalo syttyy opasteeksi hälytystilanteessa. Hälytys kuitataan huonekohtaisesti oven
ulkopuolelta valvontakojeen palautuspainikkeella.
Huone 1 Huone 2
1 1
1
Merkkivalotaulu ilmaisee Huone 3
vikaantuneen hälytyslinjan
2
Useamman hälytyksen 2
tapauksessa kaikki
merkkivalotaulun hälytykset
on vaiennettava erikseen
Pöytäkoje Valvontakoje
FIP2000 Sn:7060610 1 FEH1001 Sn:7060711
Ovikoje
FIO2000 Sn:7060612 Sovitinrele
Pöytäkojeen pistorasia FIR2000 Sn:7060615
FOT2000 Sn:7060613
Hälytin Valvontakoje
FIM1200 Sn:7060752 2 FEH1002 Sn:7060712
Merkkivalo
FIM1000 Sn:7060751
Koputus ja hätähälytys linjavalvonnalla - Johdotuskaavio
- Merkkivalotaulu linjavalvonnalla
