24 MERKINANTOTUOTTEET ESIMERKKIJÄR JESTELMIÄ

Tarkoitus ja toiminta
Palvelutaloihin soveltuva avunpyyntöjärjestelmä, jossa on huoneistokohtaiset painikkeet avunpyyntöä
varten. Hoitaja vastaanottaa hälytykset kansliassa olevaan merkkivalotauluun.
Jokainen huoneisto on varustettu hälytyspainikkeilla, jotka on sijoitettu tarkoituksenmukaisiin paikkoihin.
Hälytykset johdetaan keskitetysti kansliaan. Hälytyksen yhteydessä summeri soi ja merkkivalotaulu
osoittaa hälytyksen kohteen. Summeri voidaan vaientaa hälytyksen todentamisen jälkeen
palautuspainikkeella. Hälytyksen kuittaus suoritetaan todentamisen jälkeen sen asunnon omalla
palautuspainikkeella, josta hälytys on annettu.

KAAPELOINTI: A = ESIM. MMJ 3 x 1.5S B = ESIM. MHS 1 x 4 x 0.5

Merkinantopainike vetonarulla
FAP3002 Sn:7060726
Merkkivalotaulu
FIM1300 Sn:7060753
Merkkivalo
FIM1000 Sn:7060751
Merkinantopainike
FAP2001 Sn:7060721
Valvontakoje
FEH1001 Sn:7060711
Painike/summeri
FIP1011 Sn:7005580
Muuntaja 230V / 15V / 2VA
FLM1000 Sn:7060765

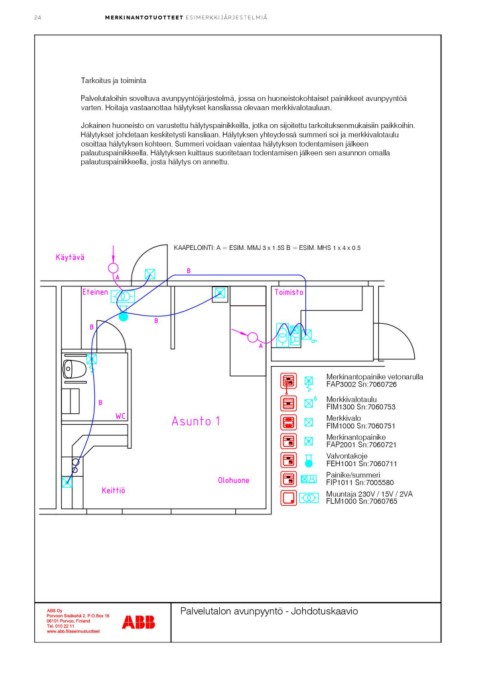

Palvelutalon avunpyyntö - Johdotuskaavio
