18 MERKINANTOTUOTTEET ESIMERKKIJÄRJESTELMIÄ

Tarkoitus ja toiminta
Varattu valoa käytetään esim. neuvotteluhuoneiden "älä häiritse" -merkkivalona. Huoneen sisällä olevalla
kytkimellä voi voidaan sytyttää ulkopuolella oleva merkkivalo

KAAPELOINTI: A = ESIM. MMJ 3 x 1.5S

2-Kytkin
1062UC-84 Sn:2106044
8370R Sn:2106080 LED 230v
Merkkivalo
2661.02 Sn:2146010 Runko
V-84 Sn:7005547 Keskiö

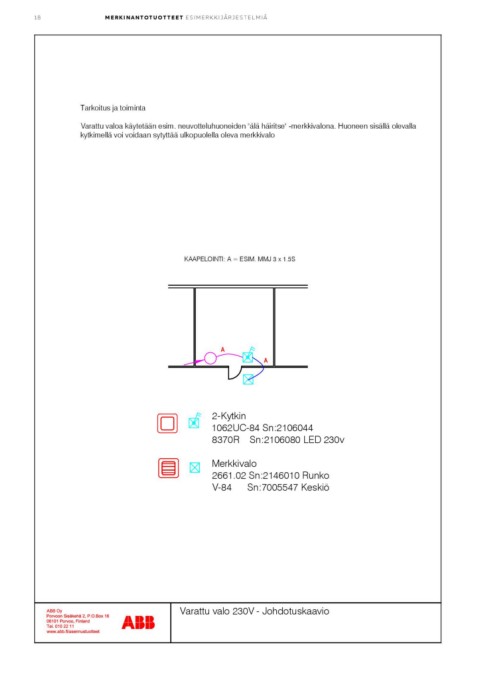

Varattu valo 230V - Johdotuskaavio
