TOIMIS TOJÄ R JE S TELM Ä 15

Pöytäkojeitakin voi olla järjestelmässä useampia, mutta tällöin on

huomioitava, että toisen ohjatessa esimerkiksi punaisen palamaan ei
toisella pöytäkojeella voi valoa sammuttaa. Molemmissa pöytäkojeissa
merkkivalot osoittavat samanaikaisesti miten ovikojeen merkkivalot on
kulloinkin ohjattu.

Haluttaessa voi lisätä Käyttöjännitteen ( 12 - 28 Vac) voi
punaisen syöttää järjestelmässä minkä kojeen
rinnakkaismerkkivalon kohdalla tahansa liittimiin 1 ja 6.

Rinnankytketyt ovikojeet toimivat Perusjärjestelmä
normaalisti

Sovitinrele FIR2000 sisältää erillisinä sekä avautuvan että
sulkeutuvan potentiaalivapaan koskettimen
Max: 1A ac/dc, 30W / VA, 42Vac, 60Vdc
Sovitinreleessä on jumpperi jolla voidaan valita releen
toiminta:
- "Button": rele vetää kun valkoista painiketta painetaan
- "Switch": rele vetää kun valkoinen kytkin on alhaalla

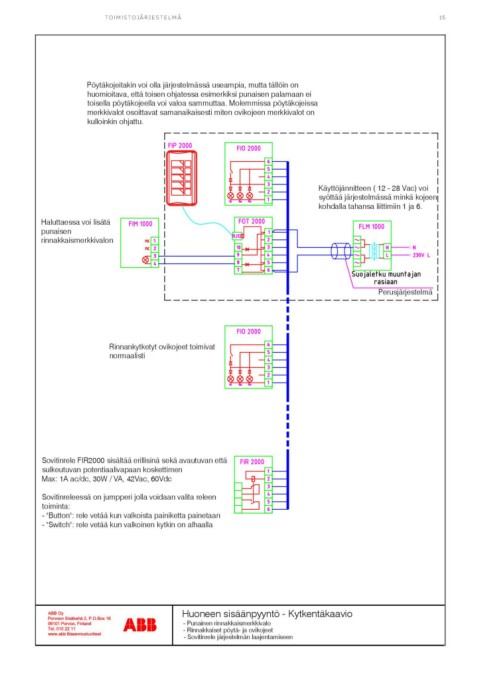

Huoneen sisäänpyyntö - Kytkentäkaavio

- Punainen rinnakkaismerkkivalo
- Rinnakkaiset pöytä- ja ovikojeet
- Sovitinrele järjestelmän laajentamiseen
