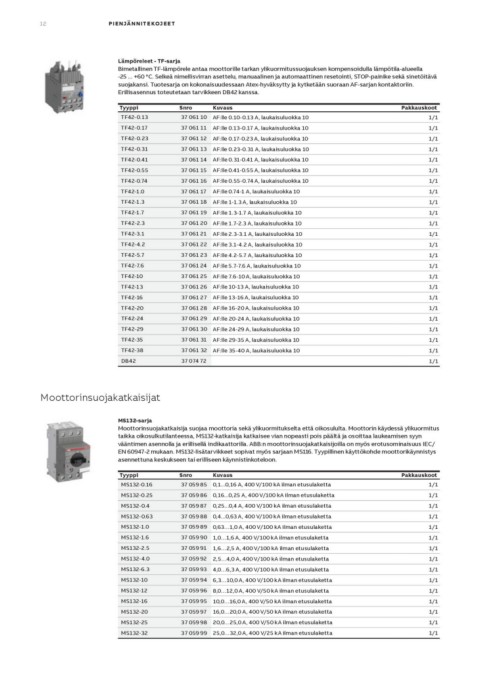

Page 12 - ABB_Pj-tuotteiden-urakoitsijavalikoima-tuoteluettelo

12 PIENJÄNNITEKOJEET

Lämpöreleet - TF-sarja
Bimetallinen TF-lämpörele antaa moottorille tarkan ylikuormitussuojauksen kompensoidulla lämpötila-alueella
-25 ... +60 °C. Selkeä nimellisvirran asettelu, manuaalinen ja automaattinen resetointi, STOP-painike sekä sinetöitävä
suojakansi. Tuotesarja on kokonaisuudessaan Atex-hyväksytty ja kytketään suoraan AF-sarjan kontaktoriin.
Erillisasennus toteutetaan tarvikkeen DB42 kanssa.

Tyyppi Snro Kuvaus Pakkauskoot
TF42-0.13 1/1
TF42-0.17 37 061 10 AF:lle 0.10-0.13 A, laukaisuluokka 10 1/1
TF42-0.23 1/1
TF42-0.31 37 061 11 AF:lle 0.13-0.17 A, laukaisuluokka 10 1/1
TF42-0.41 1/1
TF42-0.55 37 061 12 AF:lle 0.17-0.23 A, laukaisuluokka 10 1/1
TF42-0.74 1/1
TF42-1.0 37 061 13 AF:lle 0.23-0.31 A, laukaisuluokka 10 1/1
TF42-1.3 1/1
TF42-1.7 37 061 14 AF:lle 0.31-0.41 A, laukaisuluokka 10 1/1
TF42-2.3 1/1
TF42-3.1 37 061 15 AF:lle 0.41-0.55 A, laukaisuluokka 10 1/1
TF42-4.2 1/1
TF42-5.7 37 061 16 AF:lle 0.55-0.74 A, laukaisuluokka 10 1/1
TF42-7.6 1/1
TF42-10 37 061 17 AF:lle 0.74-1 A, laukaisuluokka 10 1/1
TF42-13 1/1
TF42-16 37 061 18 AF:lle 1-1.3 A, laukaisuluokka 10 1/1
TF42-20 1/1
TF42-24 37 061 19 AF:lle 1.3-1.7 A, laukaisuluokka 10 1/1
TF42-29 1/1
TF42-35 37 061 20 AF:lle 1.7-2.3 A, laukaisuluokka 10 1/1
TF42-38 1/1
DB42 37 061 21 AF:lle 2.3-3.1 A, laukaisuluokka 10 1/1

37 061 22 AF:lle 3.1-4.2 A, laukaisuluokka 10

37 061 23 AF:lle 4.2-5.7 A, laukaisuluokka 10

37 061 24 AF:lle 5.7-7.6 A, laukaisuluokka 10

37 061 25 AF:lle 7.6-10 A, laukaisuluokka 10

37 061 26 AF:lle 10-13 A, laukaisuluokka 10

37 061 27 AF:lle 13-16 A, laukaisuluokka 10

37 061 28 AF:lle 16-20 A, laukaisuluokka 10

37 061 29 AF:lle 20-24 A, laukaisuluokka 10

37 061 30 AF:lle 24-29 A, laukaisuluokka 10

37 061 31 AF:lle 29-35 A, laukaisuluokka 10

37 061 32 AF:lle 35-40 A, laukaisuluokka 10

37 074 72

Moottorinsuojakatkaisijat

MS132-sarja
Moottorinsuojakatkaisija suojaa moottoria sekä ylikuormitukselta että oikosululta. Moottorin käydessä ylikuormitus
taikka oikosulkutilanteessa, MS132-katkaisija katkaisee vian nopeasti pois päältä ja osoittaa laukeamisen syyn
vääntimen asennolla ja erillisellä indikaattorilla. ABB:n moottorinsuojakatkaisijoilla on myös erotusominaisuus IEC/
EN 60947-2 mukaan. MS132-lisätarvikkeet sopivat myös sarjaan MS116. Tyypillinen käyttökohde moottorikäynnistys
asennettuna keskukseen tai erilliseen käynnistinkoteloon.

Tyyppi Snro Kuvaus Pakkauskoot
MS132-0.16 1/1
MS132-0.25 37 059 85 0,1...0,16 A, 400 V/100 kA ilman etusulaketta 1/1
MS132-0.4 1/1
MS132-0.63 37 059 86 0,16...0,25 A, 400 V/100 kA ilman etusulaketta 1/1
MS132-1.0 1/1
MS132-1.6 37 059 87 0,25...0,4 A, 400 V/100 kA ilman etusulaketta 1/1
MS132-2.5 1/1
MS132-4.0 37 059 88 0,4...0,63 A, 400 V/100 kA ilman etusulaketta 1/1
MS132-6.3 1/1
MS132-10 37 059 89 0,63…1,0 A, 400 V/100 kA ilman etusulaketta 1/1
MS132-12 1/1
MS132-16 37 059 90 1,0…1,6 A, 400 V/100 kA ilman etusulaketta 1/1
MS132-20 1/1
MS132-25 37 059 91 1,6…2,5 A, 400 V/100 kA ilman etusulaketta 1/1
MS132-32 1/1
37 059 92 2,5…4,0 A, 400 V/100 kA ilman etusulaketta

37 059 93 4,0…6,3 A, 400 V/100 kA ilman etusulaketta

37 059 94 6,3…10,0 A, 400 V/100 kA ilman etusulaketta

37 059 96 8,0…12,0 A, 400 V/50 kA ilman etusulaketta

37 059 95 10,0…16,0 A, 400 V/50 kA ilman etusulaketta

37 059 97 16,0…20,0 A, 400 V/50 kA ilman etusulaketta

37 059 98 20,0…25,0 A, 400 V/50 kA ilman etusulaketta

37 059 99 25,0…32,0 A, 400 V/25 kA ilman etusulaketta
