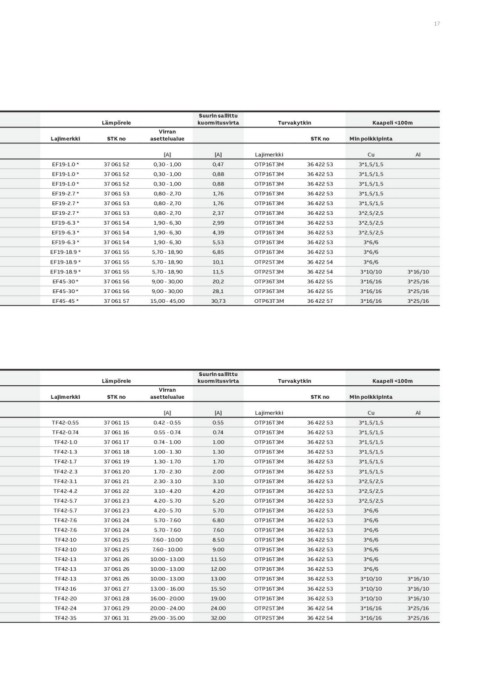

Page 17 - ABB_Pj-tuotteiden-urakoitsijavalikoima-tuoteluettelo

17

Lämpörele Suurin sallittu Turvakytkin Kaapeli <100m
kuormitusvirta
Lajimerkki STK no Virran STK no Min poikkipinta
asettelualue [A]
EF19-1.0 * 37 061 52 0,47 Lajimerkki 36 422 53 Cu Al
EF19-1.0 * 37 061 52 [A] 0,88 OTP16T3M 36 422 53 3*1,5/1,5
EF19-1.0 * 37 061 52 0,30 - 1,00 0,88 OTP16T3M 36 422 53 3*1,5/1,5 3*16/10
EF19-2.7 * 37 061 53 0,30 - 1,00 1,76 OTP16T3M 36 422 53 3*1,5/1,5 3*25/16
EF19-2.7 * 37 061 53 0,30 - 1,00 1,76 OTP16T3M 36 422 53 3*1,5/1,5 3*25/16
EF19-2.7 * 37 061 53 0,80 - 2,70 2,37 OTP16T3M 36 422 53 3*1,5/1,5 3*25/16
EF19-6.3 * 37 061 54 0,80 - 2,70 2,99 OTP16T3M 36 422 53 3*2,5/2,5
EF19-6.3 * 37 061 54 0,80 - 2,70 4,39 OTP16T3M 36 422 53 3*2,5/2,5
EF19-6.3 * 37 061 54 1,90 - 6,30 5,53 OTP16T3M 36 422 53 3*2,5/2,5
EF19-18.9 * 37 061 55 1,90 - 6,30 6,85 OTP16T3M 36 422 53
EF19-18.9 * 37 061 55 1,90 - 6,30 10,1 OTP16T3M 36 422 54 3*6/6
EF19-18.9 * 37 061 55 5,70 - 18,90 11,5 OTP25T3M 36 422 54 3*6/6
EF45-30 * 37 061 56 5,70 - 18,90 20,2 OTP25T3M 36 422 55 3*6/6
EF45-30 * 37 061 56 5,70 - 18,90 28,1 OTP36T3M 36 422 55 3*10/10
EF45-45 * 37 061 57 9,00 - 30,00 30,73 OTP36T3M 36 422 57 3*16/16
9,00 - 30,00 OTP63T3M 3*16/16
15,00 - 45,00 3*16/16

Lämpörele Suurin sallittu Turvakytkin Kaapeli <100m
kuormitusvirta
Lajimerkki STK no Virran STK no Min poikkipinta
asettelualue [A]
TF42-0­ .55 37 061 15 0.55 Lajimerkki 36 422 53 Cu Al
TF42-0­ .74 37 061 16 [A] 0.74 OTP16T3M 36 422 53 3*1,5/1,5
TF42-­1.0 37 061 17 0.42 - 0.55 1.00 OTP16T3M 36 422 53 3*1,5/1,5 3*16/10
TF42-1­ .3 37 061 18 0.55 - 0.74 1.30 OTP16T3M 36 422 53 3*1,5/1,5 3*16/10
TF42-1­ .7 37 061 19 0.74 - 1.00 1.70 OTP16T3M 36 422 53 3*1,5/1,5 3*16/10
TF42-­ 2.3 37 061 20 1.00 - 1.30 2.00 OTP16T3M 36 422 53 3*1,5/1,5 3*25/16
TF42-­ 3.1 37 061 21 1.30 - 1.70 3.10 OTP16T3M 36 422 53 3*1,5/1,5 3*25/16
TF42­-4.2 37 061 22 1.70 ­- 2.30 4.20 OTP16T3M 36 422 53 3*2,5/2,5
TF42­-5.7 37 061 23 2.30 -­ 3.10 5.20 OTP16T3M 36 422 53 3*2,5/2,5
TF42-­ 5.7 37 061 23 3.10 -­4.20 5.70 OTP16T3M 36 422 53 3*2,5/2,5
TF42­-7.6 37 061 24 4.20 -­5.70 6.80 OTP16T3M 36 422 53
TF42­-7.6 37 061 24 4.20 -­5.70 7.60 OTP16T3M 36 422 53 3*6/6
TF42-­10 37 061 25 5.70 - 7.60 8.50 OTP16T3M 36 422 53 3*6/6
TF42-­10 37 061 25 5.70 ­- 7.60 9.00 OTP16T3M 36 422 53 3*6/6
TF42-13 37 061 26 7.60 ­- 10.00 11.50 OTP16T3M 36 422 53 3*6/6
TF42-­13 37 061 26 7.60 ­- 10.00 12.00 OTP16T3M 36 422 53 3*6/6
TF42-­13 37 061 26 10.00 - 13.00 13.00 OTP16T3M 36 422 53 3*6/6
TF42­-16 37 061 27 10.00 -­13.00 15.50 OTP16T3M 36 422 53 3*6/6
TF42-­ 20 37 061 28 10.00 -­ 13.00 19.00 OTP16T3M 36 422 53 3*10/10
TF42­-24 37 061 29 13.00 -­ 16.00 24.00 OTP16T3M 36 422 54 3*10/10
TF42-­ 35 37 061 31 16.00 -­ 20.00 32.00 OTP25T3M 36 422 54 3*10/10
20.00 -­24.00 OTP25T3M 3*16/16
29.00 -­35.00 3*16/16
