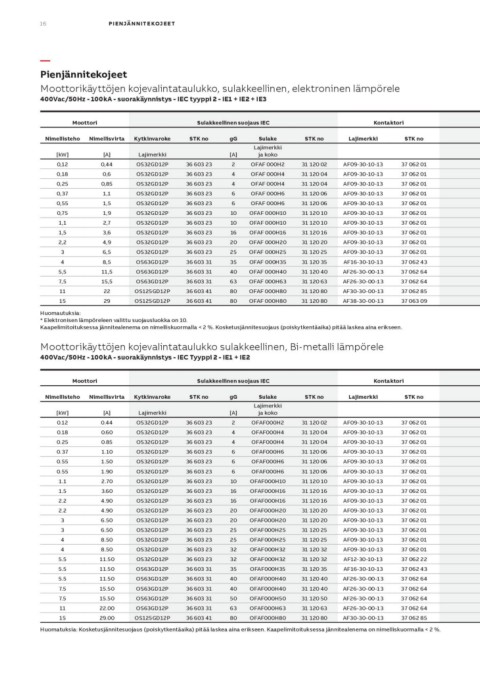

Page 16 - ABB_Pj-tuotteiden-urakoitsijavalikoima-tuoteluettelo

16 PIENJÄNNITEKOJEET

—
Pienjännitekojeet

Moottorikäyttöjen kojevalintataulukko, sulakkeellinen, elektroninen lämpörele

400Vac/50Hz - 100kA - suorakäynnistys - IEC tyyppi 2 - IE1 + IE2 + IE3

Moottori Sulakkeellinen suojaus IEC Kontaktori

Nimellisteho Nimellisvirta Kytkinvaroke STK no gG Sulake STK no Lajimerkki STK no
Lajimerkki
[kW] [A] Lajimerkki 36 603 23 31 120 02 AF09-30-10-13 37 062 01
0,12 0,44 OS32GD12P 36 603 23 [A] ja koko 31 120 04 AF09-30-10-13 37 062 01
0,18 0,6 OS32GD12P 36 603 23 2 OFAF 000H2 31 120 04 AF09-30-10-13 37 062 01
0,25 0,85 OS32GD12P 36 603 23 4 OFAF 000H4 31 120 06 AF09-30-10-13 37 062 01
0,37 1,1 OS32GD12P 36 603 23 4 OFAF 000H4 31 120 06 AF09-30-10-13 37 062 01
0,55 1,5 OS32GD12P 36 603 23 6 OFAF 000H6 31 120 10 AF09-30-10-13 37 062 01
0,75 1,9 OS32GD12P 36 603 23 6 OFAF 000H6 31 120 10 AF09-30-10-13 37 062 01
1,1 2,7 OS32GD12P 36 603 23 10 OFAF 000H10 31 120 16 AF09-30-10-13 37 062 01
1,5 3,6 OS32GD12P 36 603 23 10 OFAF 000H10 31 120 20 AF09-30-10-13 37 062 01
2,2 4,9 OS32GD12P 36 603 23 16 OFAF 000H16 31 120 25 AF09-30-10-13 37 062 01
6,5 OS32GD12P 36 603 31 20 OFAF 000H20 31 120 35 AF16-30-10-13 37 062 43
3 8,5 OS63GD12P 36 603 31 25 OFAF 000H25 31 120 40 AF26-30-00-13 37 062 64
4 11,5 OS63GD12P 36 603 31 35 OFAF 000H35 31 120 63 AF26-30-00-13 37 062 64
5,5 15,5 OS63GD12P 36 603 41 40 OFAF 000H40 31 120 80 AF30-30-00-13 37 062 85
7,5 22 OS125GD12P 36 603 41 63 OFAF 000H63 31 120 80 AF38-30-00-13 37 063 09
11 29 OS125GD12P 80 OFAF 000H80
15 80 OFAF 000H80

Huomautuksia:
* Elektronisen lämpöreleen valittu suojausluokka on 10.
Kaapelimitoituksessa jännitealenema on nimelliskuormalla < 2 %. Kosketusjännitesuojaus (poiskytkentäaika) pitää laskea aina erikseen.

Moottorikäyttöjen kojevalintataulukko sulakkeellinen, Bi-metalli lämpörele

400Vac/50Hz -­100kA -­suorakäynnistys - IEC Tyyppi 2 -­IE1 + IE2

Moottori Sulakkeellinen suojaus IEC Kontaktori

Nimellisteho Nimellisvirta Kytkinvaroke STK no gG Sulake STK no Lajimerkki STK no
Lajimerkki
[kW] [A] Lajimerkki 36 603 23 31 120 02 AF09-30-10-13 37 062 01
0.12 0.44 OS32GD12P 36 603 23 [A] ja koko 31 120 04 AF09-30-10-13 37 062 01
0.18 0.60 OS32GD12P 36 603 23 2 OFAF000H2 31 120 04 AF09-30-10-13 37 062 01
0.25 0.85 OS32GD12P 36 603 23 4 OFAF000H4 31 120 06 AF09-30-10-13 37 062 01
0.37 1.10 OS32GD12P 36 603 23 4 OFAF000H4 31 120 06 AF09-30-10-13 37 062 01
0.55 1.50 OS32GD12P 36 603 23 6 OFAF000H6 31 120 06 AF09-30-10-13 37 062 01
0.55 1.90 OS32GD12P 36 603 23 6 OFAF000H6 31 120 10 AF09-30-10-13 37 062 01
1.1 2.70 OS32GD12P 36 603 23 6 OFAF000H6 31 120 16 AF09-30-10-13 37 062 01
1.5 3.60 OS32GD12P 36 603 23 10 OFAF000H10 31 120 16 AF09-30-10-13 37 062 01
2.2 4.90 OS32GD12P 36 603 23 16 OFAF000H16 31 120 20 AF09-30-10-13 37 062 01
2.2 4.90 OS32GD12P 36 603 23 16 OFAF000H16 31 120 20 AF09-30-10-13 37 062 01
6.50 OS32GD12P 36 603 23 20 OFAF000H20 31 120 25 AF09-30-10-13 37 062 01
3 6.50 OS32GD12P 36 603 23 20 OFAF000H20 31 120 25 AF09-30-10-13 37 062 01
3 8.50 OS32GD12P 36 603 23 25 OFAF000H25 31 120 32 AF09-30-10-13 37 062 01
4 8.50 OS32GD12P 36 603 23 25 OFAF000H25 31 120 32 AF12-30-10-13 37 062 22
4 11.50 OS32GD12P 36 603 31 32 OFAF000H32 31 120 35 AF16-30-10-13 37 062 43
5.5 11.50 OS63GD12P 36 603 31 32 OFAF000H32 31 120 40 AF26-30-00-13 37 062 64
5.5 11.50 OS63GD12P 36 603 31 35 OFAF000H35 31 120 40 AF26-30-00-13 37 062 64
5.5 15.50 OS63GD12P 36 603 31 40 OFAF000H40 31 120 50 AF26-30-00-13 37 062 64
7.5 15.50 OS63GD12P 36 603 31 40 OFAF000H40 31 120 63 AF26-30-00-13 37 062 64
7.5 22.00 OS63GD12P 36 603 41 50 OFAF000H50 31 120 80 AF30-30-00-13 37 062 85
11 29.00 OS125GD12P 63 OFAF000H63
15 80 OFAF000H80

Huomatuksia: Kosketusjännitesuojaus (poiskytkentäaika) pitää laskea aina erikseen. Kaapelimitoituksessa jännitealenema on nimelliskuormalla < 2 %.
