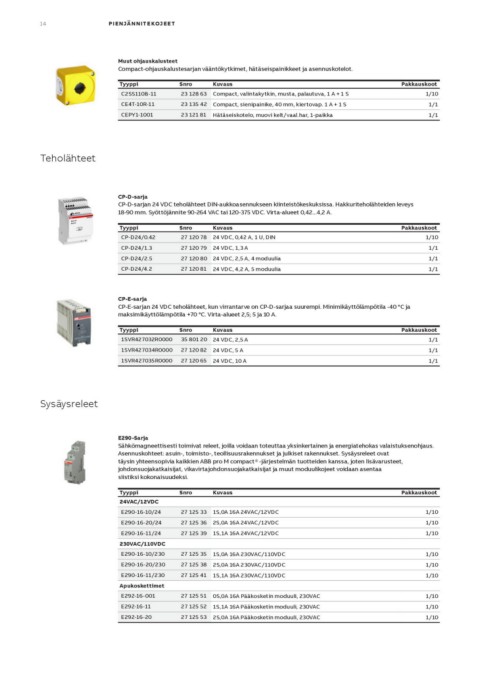

Page 14 - ABB_Pj-tuotteiden-urakoitsijavalikoima-tuoteluettelo

14 PIENJÄNNITEKOJEET

Muut ohjauskalusteet
Compact-ohjauskalustesarjan vääntökytkimet, hätäseispainikkeet ja asennuskotelot.

Tyyppi Snro Kuvaus Pakkauskoot
C2SS110B-11 1/10
CE4T-10R-11 23 128 63 Compact, valintakytkin, musta, palautuva, 1 A + 1 S 1/1
CEPY1-1001 1/1
23 135 42 Compact, sienipainike, 40 mm, kiertovap. 1 A + 1 S

23 121 81 Hätäseiskotelo, muovi kelt/vaal.har, 1-paikka

Teholähteet

CP-D-sarja
CP-D-sarjan 24 VDC teholähteet DIN-aukkoasennukseen kiinteistökeskuksissa. Hakkuriteholähteiden leveys
18-90 mm. Syöttöjännite 90-264 VAC tai 120-375 VDC. Virta-alueet 0,42...4,2 A.

Tyyppi Snro Kuvaus Pakkauskoot
CP-D24/0.42 1/10
CP-D24/1.3 27 120 78 24 VDC, 0,42 A, 1 U, DIN 1/1
CP-D24/2.5 1/1
CP-D24/4.2 27 120 79 24 VDC, 1,3 A 1/1

27 120 80 24 VDC, 2,5 A, 4 moduulia

27 120 81 24 VDC, 4,2 A, 5 moduulia

CP-E-sarja
CP-E-sarjan 24 VDC teholähteet, kun virrantarve on CP-D-sarjaa suurempi. Minimikäyttölämpötila -40 °C ja
maksimikäyttölämpötila +70 °C. Virta-alueet 2,5; 5 ja 10 A.

Tyyppi Snro Kuvaus Pakkauskoot
1SVR427032R0000 1/1
1SVR427034R0000 35 801 20 24 VDC, 2,5 A 1/1
1SVR427035R0000 1/1
27 120 82 24 VDC, 5 A

27 120 65 24 VDC, 10 A

Sysäysreleet

E290-Sarja
Sähkömagneettisesti toimivat releet, joilla voidaan toteuttaa yksinkertainen ja energiatehokas valaistuksenohjaus.
Asennuskohteet: asuin-, toimisto-, teollisuusrakennukset ja julkiset rakennukset. Sysäysreleet ovat
täysin yhteensopivia kaikkien ABB pro M compact® -järjestelmän tuotteiden kanssa, joten lisävarusteet,
johdonsuojakatkaisijat, vikavirtajohdonsuojakatkaisijat ja muut moduulikojeet voidaan asentaa
siistiksi kokonaisuudeksi.

Tyyppi Snro Kuvaus Pakkauskoot
24VAC/12VDC
E290-16-10/24 27 125 33 1S,0A 16A 24VAC/12VDC 1/10
E290-16-20/24 27 125 36 2S,0A 16A 24VAC/12VDC 1/10
E290-16-11/24 27 125 39 1S,1A 16A 24VAC/12VDC 1/10
230VAC/110VDC
E290-16-10/230 27 125 35 1S,0A 16A 230VAC/110VDC 1/10
E290-16-20/230 27 125 38 2S,0A 16A 230VAC/110VDC 1/10
E290-16-11/230 27 125 41 1S,1A 16A 230VAC/110VDC 1/10
Apukoskettimet
E292-16-001 27 125 51 0S,0A 16A Pääkosketin moduuli, 230VAC 1/10
E292-16-11 27 125 52 1S,1A 16A Pääkosketin moduuli, 230VAC 1/10
E292-16-20 27 125 53 2S,0A 16A Pääkosketin moduuli, 230VAC 1/10
