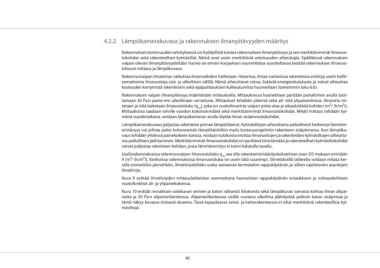

4.2.2 Lämpökamerakuvaus ja rakennuksen ilmanpitävyyden määritys

Rakennuksen toimivuuden selvityksessä on hyödyllistä tuntea rakennuksen ilmanpitävyys ja sen merkittävimmät ilmavuo-
tokohdat sekä rakenteelliset kylmäsillat. Nämä ovat usein merkittäviä vetoisuuden aiheuttajia. Epäiltäessä rakennuksen
vaipan olevan ilmanpitävyydeltään huono on ennen korjauksen suunnittelua suositeltavaa teettää rakennuksen ilmavuo-
toluvun mittaus ja lämpökuvaus.

Rakennusvaipan ilmatiiviys vaikuttaa ilmanvaihdon hallintaan. Hatarissa, ilmaa vuotavissa rakenteissa esiintyy usein hallit-
semattomia ilmavuotoja sisä- ja ulkoilman välillä. Nämä aiheuttavat vetoa, lisäävät energiankulutusta ja voivat aiheuttaa
kosteuden kertymistä rakenteisiin sekä epäpuhtauksien kulkeutumista huonetilaan (tarkemmin luku 6.6).

Rakennuksen vaipan ilmanpitävyys määritetään mittauksella. Mittauksessa huonetilaan pyritään puhaltimen avulla tuot-
tamaan 50 Pa:n paine-ero ulkoilmaan verrattuna. Mittaukset tehdään yleensä sekä ali- että ylipaineoloissa. Ilmavirta mi-
Mtatitataanukjasissisiatäslaaasdkaeatanasneillvmillaevvuuootodlounkuko(qk5o0)n, ajoiskma äoänrävuseoktoäimlmearvkiirtttaävviamipmanätpilimntaav-auloataojkaoahikdaaytk. Msikikkäöläi kohden (m³/ (h/m²)).
mänä vuodenaikana, voidaan lämpökameran avulla löytää ilman sisäänvuotokohdat. mittaus tehdään kyl-

Lämpökamerakuvaus paljastaa rakenteen pinnan lämpötilaerot. Kylmäsiltojen aiheuttama paikallisesti heikompi lämmön-
eristävyys voi johtaa paitsi kohonneisiin lämpöhäviöihin myös kosteusongelmiin rakenteen sisäpinnassa. Kun lämpöku-
vaus tehdään yhdessä painekokeen kanssa, voidaan tuloksista erottaa ilmavuotojen ja rakenteiden kylmäsiltojen aiheutta-
ma paikallinen jäähtyminen. Merkittävimmät ilmavuotokohdat on pyrittävä tiivistämään ja rakenteelliset kylmäsiltakohdat
voivat paljastaa rakenteen kohdan, jossa lämmöneristys ei toimi halutulla tavalla.

U4 u(mdi³s/ra(hk/emnn²)u).kVsaensshaorisaskaenrankuesnvnauipkasnissilamilamvuavoutooltuokluukqu50osnaausoellianrtaäkteänstuaumreismmpäiä. rSäiyirsrkeottkäoveällmläalanitotseaenllaDv3omiduakaanamn eitnatinatkäeärn-
ralla esimerkiksi pienehkön, ilmatiiviydeltään uutta vastaavan kerrostalon rappukäytävän ja siihen rajoittuvien asuntojen
ilmatiiviys.

Kuva 9 esittää ilmatiiviyden mittauslaitteiston asennettuna huoneiston rappukäytävän oviaukkoon ja mittauskohteen
vuotofunktiot ali- ja ylipainekokeissa.

Kuva 10 esittää rinnakkain valokuvan seinien ja katon välisestä liitoksesta sekä lämpökuvat samasta kohtaa ilman alipai-
netta ja 50 Pa:n alipainetilanteessa. Alipainetilanteessa sisälle vuotava ulkoilma jäähdyttää paikoin katon sisäpintaa ja
tämä näkyy kuvassa sinisenä alueena. Tässä tapauksessa seinä- ja kattorakenteessa ei ollut merkittäviä rakenteellisia kyl-
mäsiltoja.
