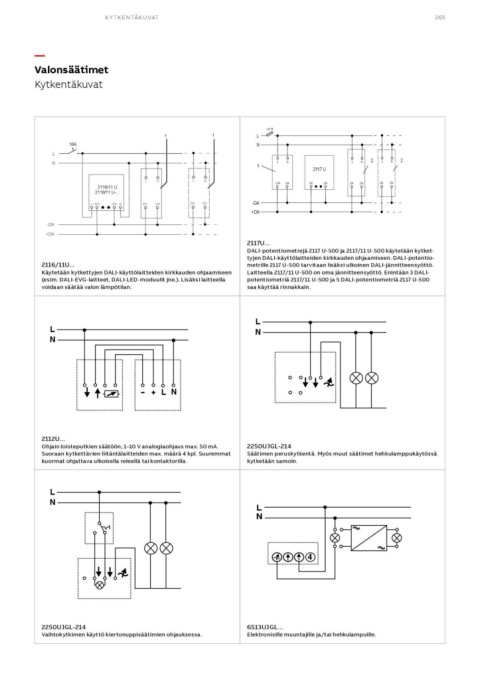

Valonsäätimet
Kytkentäkuvat
16A 1 1 LS 16 LN2 LN2
L
N LN LN L
DA DA DA DA N
2117 U DA DA DA DA
LN
DA DA
1
2116/11 U
2116/11 U-... +DA -DA
L +DA -DA N -DA
+DA
-DA
+DA
2116/11U... 2117U...
Käytetään kytkettyjen DALI-käyttölaitteiden kirkkauden ohjaamiseen DALI-potentiometrejä 2117 U-500 ja 2117/11 U-500 käytetään kytket-
tyjen DALI-käyttölaitteiden kirkkauden ohjaamiseen. DALI-potentio-
(esim. DALI-EVG-laitteet, DALI-LED-moduulit jne.). Lisäksi laitteella metrille 2117 U-500 tarvitaan lisäksi ulkoinen DALI-jännitteensyöttö.
Laitteella 2117/11 U-500 on oma jännitteensyöttö. Enintään 3 DALI-
voidaan säätää valon lämpötilan. potentiometriä 2117/11 U-500 ja 5 DALI-potentiometriä 2117 U-500
saa käyttää rinnakkain.
L
LN
N
LN
2112U... 2250UJGL-214
Ohjain loisteputkien säätöön; 1–10 V analogiaohjaus max. 50 mA. Säätimen peruskytkentä. Myös muut säätimet hehkulamppukäytössä
Suoraan kytkettävien liitäntälaitteiden max. määrä 4 kpl. Suuremmat kytketään samoin.
kuormat ohjattava ulkoisella releellä tai kontaktorilla.
L
NL
N
4
2250UJGL-214 6513UJGL...
Vaihtokytkimen käyttö kiertonuppisäätimien ohjauksessa. Elektronisille muuntajille ja/tai hehkulampuille.
