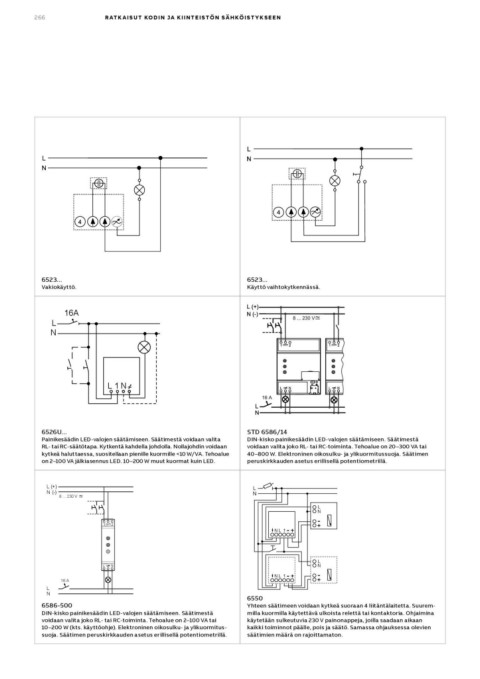

266 R ATK AISUT KODIN JA KIINTEISTÖN SÄHKÖISTYKSEEN

6523... 6523...
Vakiokäyttö. Käyttö vaihtokytkennässä.

16A
L
N

L 1N~

6526U... STD 6586/14
Painikesäädin LED-valojen säätämiseen. Säätimestä voidaan valita DIN-kisko painikesäädin LED-valojen säätämiseen. Säätimestä
RL- tai RC-säätötapa. Kytkentä kahdella johdolla. Nollajohdin voidaan voidaan valita joko RL- tai RC-toiminta. Tehoalue on 20–300 VA tai
kytkeä haluttaessa, suositellaan pienille kuormille <10 W/VA. Tehoalue 40–800 W. Elektroninen oikosulku- ja ylikuormitussuoja. Säätimen
on 2–100 VA jälkiasennus LED. 10–200 W muut kuormat kuin LED. peruskirkkauden asetus erillisellä potentiometrillä.

L (+) L
N (-) N

8 ... 230 V NL 1

L
N

1 com 2

LN L
N
16 A
NL 1
L
N 6550
Yhteen säätimeen voidaan kytkeä suoraan 4 liitäntälaitetta. Suurem-
6586-500 milla kuormilla käytettävä ulkoista relettä tai kontaktoria. Ohjaimina
DIN-kisko painikesäädin LED-valojen säätämiseen. Säätimestä käytetään sulkeutuvia 230 V painonappeja, joilla saadaan aikaan
voidaan valita joko RL- tai RC-toiminta. Tehoalue on 2–100 VA tai kaikki toiminnot päälle, pois ja säätö. Samassa ohjauksessa olevien
10–200 W (kts. käyttöohje). Elektroninen oikosulku- ja ylikuormitus- säätimien määrä on rajoittamaton.
suoja. Säätimen peruskirkkauden asetus erillisellä potentiometrillä.
