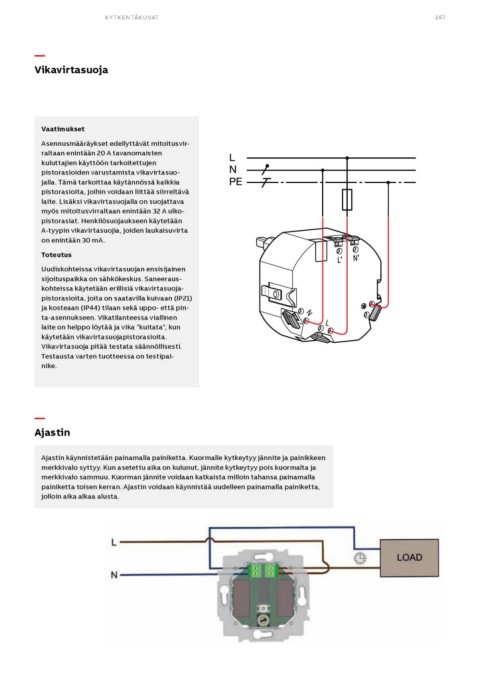

K Y TKENTÄKUVAT 267

—
Vikavirtasuoja

Vaatimukset
Asennusmääräykset edellyttävät mitoitusvir-
raltaan enintään 20 A tavanomaisten
kuluttajien käyttöön tarkoitettujen
pistorasioiden varustamista vikavirtasuo-
jalla. Tämä tarkoittaa käytännössä kaikkia
pistorasioita, joihin voidaan liittää siirreltävä
laite. Lisäksi vikavirtasuojalla on suojattava
myös mitoitusvirraltaan enintään 32 A ulko-
pistorasiat. Henkilösuojaukseen käytetään
A-tyypin vikavirtasuojia, joiden laukaisuvirta
on enintään 30 mA.
Toteutus
Uudiskohteissa vikavirtasuojan ensisijainen
sijoituspaikka on sähkökeskus. Saneeraus-
kohteissa käytetään erillisiä vikavirtasuoja-
pistorasioita, joita on saatavilla kuivaan (IP21)
ja kosteaan (IP44) tilaan sekä uppo- että pin-
ta-asennukseen. Vikatilanteessa viallinen
laite on helppo löytää ja vika ”kuitata”, kun
käytetään vikavirtasuojapistorasioita.
Vikavirtasuoja pitää testata säännöllisesti.
Testausta varten tuotteessa on testipai-
nike.

—
Ajastin

Ajastin käynnistetään painamalla painiketta. Kuormalle kytkeytyy jännite ja painikkeen
merkkivalo syttyy. Kun asetettu aika on kulunut, jännite kytkeytyy pois kuormalta ja
merkkivalo sammuu. Kuorman jännite voidaan katkaista milloin tahansa painamalla
painiketta toisen kerran. Ajastin voidaan käynnistää uudelleen painamalla painiketta,
jolloin aika alkaa alusta.
