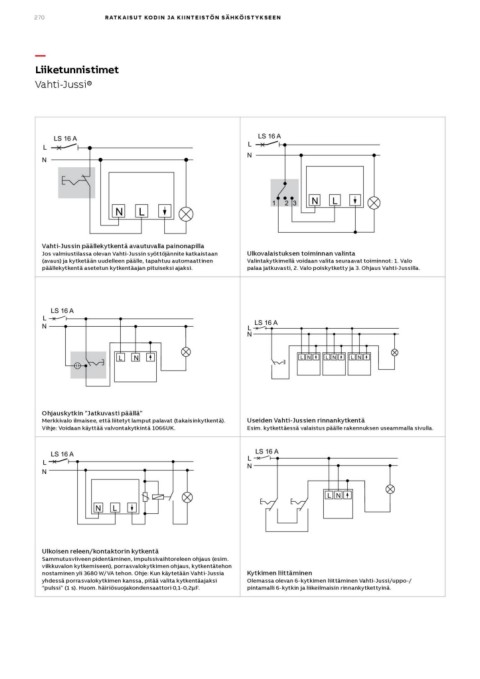

270 R ATK AISUT KODIN JA KIINTEISTÖN SÄHKÖISTYKSEEN

—
Liiketunnistimet
Vahti-Jussi®

LS 16 A LS 16 A
L L

N N

NL 1 23 N L

Vahti-Jussin päällekytkentä avautuvalla painonapilla Ulkovalaistuksen toiminnan valinta
Jos valmiustilassa olevan Vahti-Jussin syöttöjännite katkaistaan Valintakytkimellä voidaan valita seuraavat toiminnot: 1. Valo
(avaus) ja kytketään uudelleen päälle, tapahtuu automaattinen palaa jatkuvasti, 2. Valo poiskytketty ja 3. Ohjaus Vahti-Jussilla.
päällekytkentä asetetun kytkentäajan pituiseksi ajaksi.

LS 16 A LS 16 A
L L
N N

LN LN LN LN

Ohjauskytkin ”Jatkuvasti päällä” Useiden Vahti-Jussien rinnankytkentä
Merkkivalo ilmaisee, että liitetyt lamput palavat (takaisinkytkentä). Esim. kytkettäessä valaistus päälle rakennuksen useammalla sivulla.
Vihje: Voidaan käyttää valvontakytkintä 1066UK.
LS 16 A
LS 16 A L
L N
N
LN
NL

Ulkoisen releen/kontaktorin kytkentä Kytkimen liittäminen
Sammutusviiveen pidentäminen, impulssivaihtoreleen ohjaus (esim. Olemassa olevan 6-kytkimen liittäminen Vahti-Jussi/uppo-/
vilkkuvalon kytkemiseen), porrasvalokytkimen ohjaus, kytkentätehon
nostaminen yli 3680 W/VA tehon. Ohje: Kun käytetään Vahti-Jussia pintamalli 6-kytkin ja liikeilmaisin rinnankytkettyinä.
yhdessä porrasvalokytkimen kanssa, pitää valita kytkentäajaksi
“pulssi” (1 s). Huom. häiriösuojakondensaattori 0,1-0,2μF.
