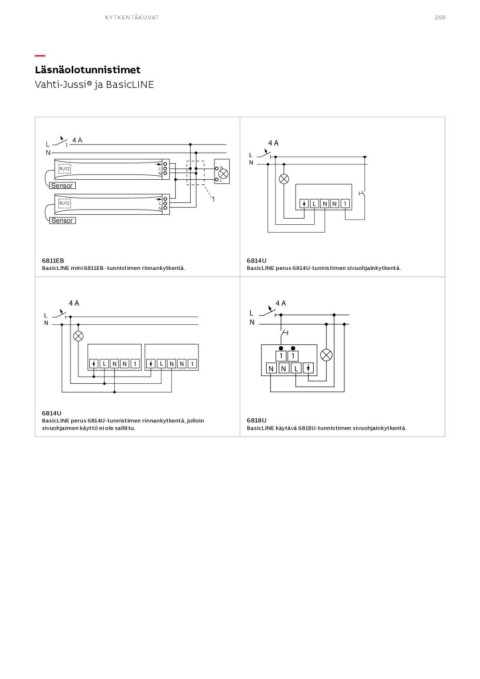

K Y TKENTÄKUVAT 269
—
Läsnäolotunnistimet
Vahti-Jussi® ja BasicLINE
L 4A 4A
N
L
RJ12 N
Sensor LN
N
RJ12
L
Sensor
1 L NN 1
L
N
6811EB 6814U
BasicLINE mini 6811EB -tunnistimen rinnankytkentä. BasicLINE perus 6814U-tunnistimen sivuohjainkytkentä.
4A 4A
L
L N
N
11
LNN 1 LNN 1 NN L
6814U 6818U
BasicLINE perus 6814U-tunnistimen rinnankytkentä, jolloin BasicLINE käytävä 6818U-tunnistimen sivuohjainkytkentä.
sivuohjaimen käyttö ei ole sallittu.
