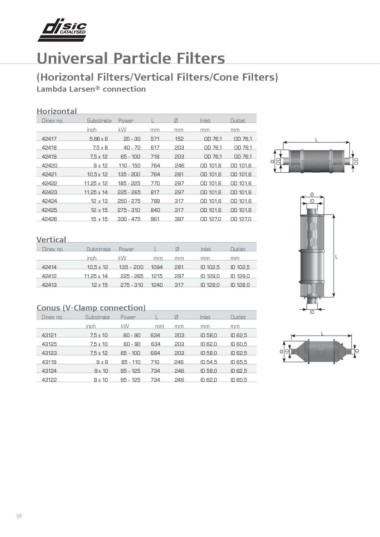

Universal Particle Filters

(Horizontal Filters/Vertical Filters/Cone Filters)

Lambda Larsen® connection

Horizontal

Dinex no. Substrate Power L Ø Inlet O utlet

inch kW mm mm mm mm

42417 5,66 x 6 20 - 30 571 152 OD 76,1 OD 76,1 L

42418 7,5 x 8 40 - 70 617 203 OD 76,1 OD 76,1 Ø
ID
42419 7,5 x 12 65 - 100 719 203 OD 76,1 OD 76,1 Ø
OD L
42420 9 x 12 110 - 150 764 246 OD 101,6 OD 101,6 ID
ID ODID
42421 10,5 x 12 135 - 200 764 281 OD 101,6 OD 101,6 L

42422 11,25 x 12 185 - 225 770 297 OD 101,6 OD 101,6

42423 11,25 x 14 225 - 265 817 297 OD 101,6 OD 101,6

42424 12 x 13 250 - 275 789 317 OD 101,6 OD 101,6

42425 12 x 15 275 - 310 840 317 OD 101,6 OD 101,6

42426 15 x 15 330 - 475 961 397 OD 127,0 OD 127,0

Vertical

Dinex no. Substrate Power L Ø Inlet Outlet

inch kW mm mm mm mm

42414 10,5 x 12 135 - 200 1094 281 ID 102,5 ID 102,5

42412 11,25 x 14 225 - 265 1215 297 I D 129,0 ID 129,0

42413 12 x 15 275 - 310 1240 3 17 I D 128,0 ID 128.0

Conus (V-Clamp connection)

Dinex no. Substrate Power L Ø Inlet O utlet

inch kW mm mm mm mm

43121 7,5 x 10 60 - 90 634 203 ID 58,0 ID 62,5

43125 7,5 x 10 60 - 90 634 203 ID 62,0 ID 60,5

43123 7,5 x 12 6 5 - 100 684 203 ID 58,0 ID 62,5 Ø

43119 9 x 9 85 - 110 710 246 ID 54,5 ID 65,5

43124 9 x 10 9 5 - 125 734 246 ID 58,0 ID 62,5

43122 9 x 10 95 - 125 734 246 ID 62,0 ID 60,5

56
