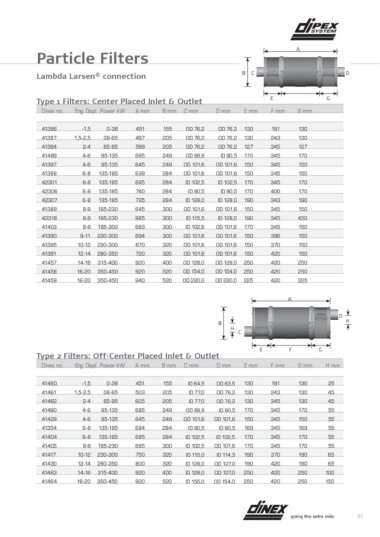

Particle Filters A
Lambda Larsen® connection BC D
Type 1 Filters: Center Placed Inlet & Outlet E G
Dinex no. Eng. Displ. Power kW A mm B mm C mm D mm E mm F mm G mm
41396 -1,5 0-38 451 155 OD 76,2 OD 76,2 130 191 130
41387 1,5-2,5 38-65 497 205 OD 7 6,2 OD 76,2 130 243 130
41394 2-4 65-95 599 205 OD 76,2 OD 76,2 127 345 127
41489 4-6 95-135 685 249 OD 88,9 ID 90,5 170 345 170
41397 4-6 95-135 645 249 OD 101, 6 OD 101,6 150 345 150
41388 6-8 135-185 639 284 OD 101,6 OD 1 01,6 150 345 150
42301 6-8 135-185 685 284 ID 1 02,5 ID 102,5 170 345 170
42306 6-8 135-185 740 284 ID 90,5 ID 90,5 170 400 170
42307 6-8 135-185 725 284 ID 1 28,0 ID 128,0 190 343 190
41389 8-9 185-230 645 300 OD 1 01,6 OD 101,6 150 345 150
42318 8-9 185-230 985 300 ID 1 15,5 ID 128,0 190 345 450
41403 8-9 185-300 683 300 ID 102,6 OD 1 01,6 170 345 150
41390 9-11 230-300 694 300 O D 10 1,6 OD 1 01,6 150 396 150
41395 10-12 230-300 670 320 OD 101, 6 OD 101,6 150 370 150
41391 12-14 280-350 720 320 OD 1 01,6 OD 101,6 150 420 150
41457 14-16 315-400 920 400 OD 1 28,0 OD 128,0 250 420 250
41458 16-20 3 50-450 920 520 O D 1 54,0 OD 154,0 250 420 250
41459 16-20 350-450 940 520 OD 2 20,0 OD 2 20,0 225 420 225
A
B D
HC H
EFG
Type 2 Filters: Off-Center Placed Inlet & Outlet
Dinex no. Eng. Displ. Power kW A mm B mm C mm D mm E mm F mm G mm H mm
41460 -1,5 0-38 451 155 ID 6 4,5 OD 6 3,5 130 191 130 25
41461 1,5-2,5 38-65 503 205 ID 77,0 OD 76,2 130 243 130 45
41462 2-4 65-95 605 205 ID 77,0 OD 76,2 130 345 130 45
41490 4-6 95-135 685 249 OD 88,9 ID 9 0,5 170 345 170 55
41429 4-6 95-135 645 249 OD 1 01,6 OD 1 01,6 150 345 150 55
41354 6-8 135-185 684 284 ID 90,5 ID 9 0,5 169 345 169 55
41404 6-8 135-185 685 284 ID 10 2,5 I D 102,5 170 345 170 55
41405 8-9 185-230 685 300 ID 1 02,5 OD 1 01,6 170 345 170 55
41417 10-12 230-300 750 320 ID 1 15,0 ID 11 4,3 190 370 190 65
41430 12-14 280-350 800 320 ID 1 28,0 OD 1 27,0 190 420 190 65
41463 14-16 315-400 920 400 ID 1 28,0 O D 12 7,0 250 420 250 100
41464 16-20 350-450 920 520 ID 15 5,0 O D 15 4,0 250 420 250 150
going the extra mile 57
